电缆故障探测仪 简介一、系统组成电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。路径信号产生器产生频率30KHz、幅度30V的断续正弦波信号，用于寻测电缆路径。路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。定位仪用于故障点的定位。二、技术性能1、故障测试系统●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。●可测量长度已知的任何电缆中电波传播的速度。●测试距离：不小于16千米●系统误差：小于0.5米●采样频率：25MHz●小分辨率：0.2米●测试盲区：小于16米●电源：直流12V(免维护电瓶)●重量：5Kg2、路径信号产生器●输出信号频率：30KHz●振荡方式：断续●输出功率：30W●电源：220V±10％●重量：4Kg3、定位仪●测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。●输入阻抗：不小于1.2KΩ。●使用2×2000Ω耳机。●工作电压：DC9V±10％。●使用环境温度：-20℃～70℃三、进入与退出系统打开电源开关，稍等后系统进入主控界面。按“测试”按钮进入测试方式；按“帮助”进入帮助系统；按“退出”可退出测试管理系统。关机时请使用windows系统的“开始”、“关闭计算机”。电缆故障测试一、测试原理本仪器采用时域反射（TDR）原理测量电缆故障的距离。对于低阻、开路故障，仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号（如果没有电缆故障，反射为电缆全长）；对于高阻故障，给电缆上加一冲击直流负高压，使故障点产生反射脉冲。

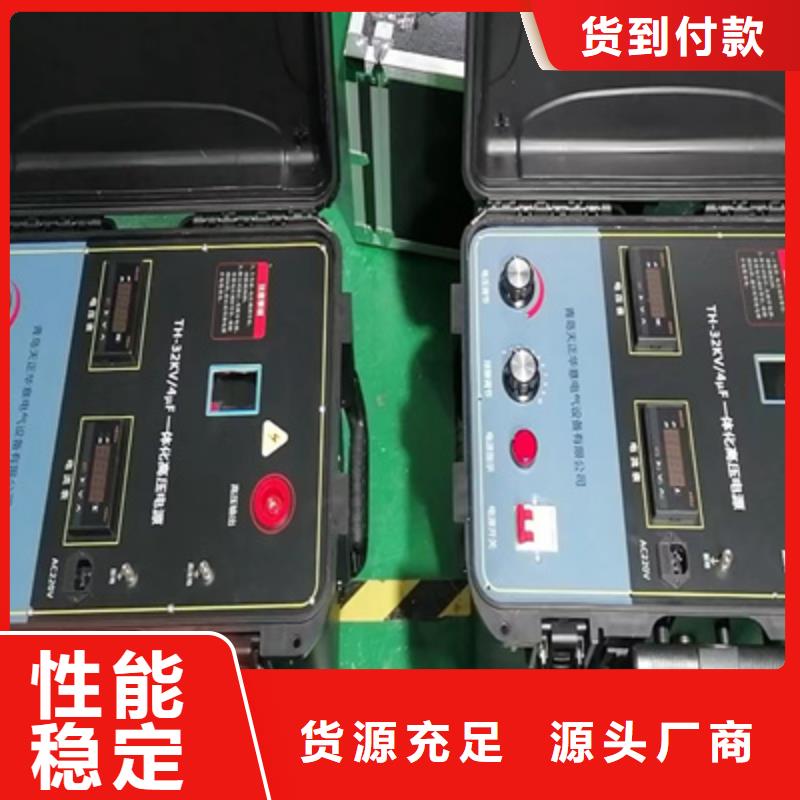

电缆故障探测仪 智能型电缆故障测试仪一、简介TH-2003智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH-2003智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!二、功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。

电缆故障探测仪按此键可在屏幕上显示上次存储的内容，以便分析与计算。“比较”键：按此键可将当前采样的的波形和存储在电脑内存内的波形同时显示在屏幕上，用户可对这两幅波形进行比较分析。“平移”键：按此键进入图形左右移动功能，点“左移”“右移”键可将屏幕上显示的两个波形的起点对齐，以便计算距离。三、故障测试方法 故障测试一般分以下几个步骤：首先摸清故障电缆的基本情况：用摇表及万用表测量故障电缆的绝缘电阻，并用低压脉冲测量电缆的全长、是否有断线、短路等。第二、根据故障的具体情况确定合适的测试方式，测量电缆故障距离。一般我们把断线故障和直流电阻值在100Ω以下的电缆故障称为低阻（开路）故障，采用低压脉冲法测试，其它的故障采用冲闪法或直闪法。第三、探测故障点附近电缆埋设的路径及深度。确定故障点的准确位置。测试前将电缆始端和终端头的所有连线断开。测试系统的面板上有“输入振幅”和“位移”两个旋纽，分别用来调整下次采样的输入信号幅度和波形的上下位置。１、低压脉冲方式低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障和开路故障。仪器连接如右图。将测试仪的输入线分别加到故障电缆的地线和故障相。根据故障的具体情况，也可以把输入线加在两个相线上测试。●测速度对于有些电缆，电波传播的速度未知，必须通过测试来确定。我们只要知道电缆的全长，就可以通过测试计算出该电缆中电波传播的速度。在“测试方法”菜单选择“测速度”，根据电缆的长度选择“0.2μS”或“2μS”，一般500 m以下用0.2μS。键入电缆全长后按“采样”键，配合调整“位移”和“幅度”旋纽，使信号的幅度和基线处于便于观察的位置。移动游标至低压脉冲的下降沿后按“定位”，再移动游标至反射信号的前沿，屏幕上即可显示此种电缆中电波的传播速度。如果发射和接收的波形离的太近，可按“扩展”键将波形扩展后再计算。
